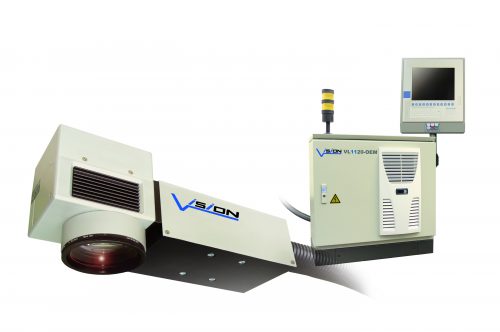

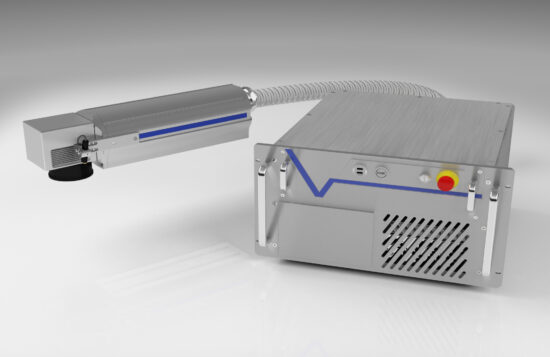

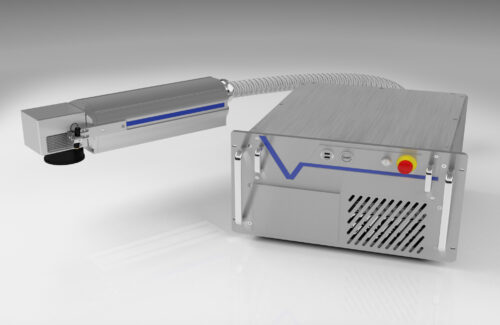

Durch seine kompakte und flexible Bauweise eignet sich das OEM-Modul der Vision Lasertechnik hervorragend zur Integration in Fertigungslinien sowie zum Aufbau kundenspezifischer Beschriftungsanlagen.

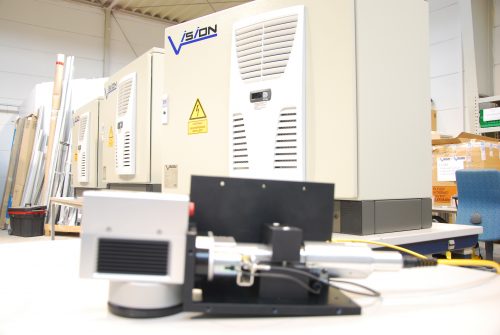

Je nach Anforderung an die Beschriftung stehen für das Modul leistungsstarke Faserlaser (10 bis 50 Watt) zur Verfügung. Luftkühlung, geringe Betriebs- und Folgekosten sowie eine hohe
Strahlqualität sind die entscheidenden Vorzüge dieser Laserquelle.
Für die Beschriftung von organischen und anorganischen Werkstoffen können die OEM-Module mit CO-Lasern (20 bis 100 W) ausgestattet werden
Für unsere Kunden im Bereich der Industrieautomation zählen vorrangig drei Dinge:
Zuverlässigkeit, Performance und Unterstützung bei der Integration.
Um in diesem Marktsegment erfolgreich zu sein, muss man bereit sein, gegen den Strom zu schwimmen. Das bedeutet, nicht der günstigste Preis der Komponenten zählt, sondern höchste Performance bei höchstmöglicher Zuverlässigkeit.

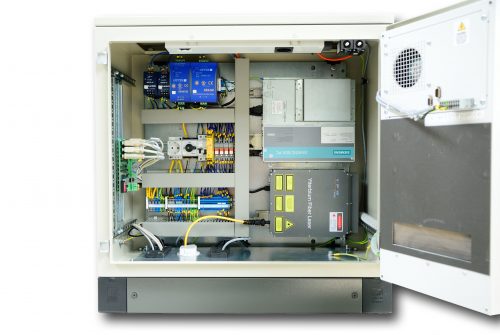

Bei der Auswahl von Gehäusen, elektrischen Komponenten und Unterbaugruppen steht Qualität für uns an erster Stelle. Die von uns verwendeten Baugruppen und Teile müssen auch noch in vielen Jahren verfügbar sein und durchgehend ihre Leistung erbringen. Dies gilt besonders für die verwendeten Industriecomputer oder auch Schlüsselkomponenten im Bereich der Sensorik.
Unsere spezielle Software ermöglicht es in Verbindung mit unseren digitalen IO-Karten, sämtliche Prozesse um den eigentlichen Beschriftungsprozess zu steuern.
Beispielhaft sei hier nur Zu- und Abförderung der Bauteile, deren Ausrichtung oder Wechsel in Verbindung mit Bilderkennung und Sensorik genannt.
Hochleistungsrechner in Verbindung mit intelligenten Unterbaugruppen ermöglichen die Beschriftung bei höchsten Bandgeschwindigkeiten „on the fly“.
Die Ankopplung des OEM-Moduls an bestehende Anlagen kann entweder über eine Vielzahl der zur Verfügung stehenden Schnittstellen oder unabhängig von der vorhandenen Steuerung über optionale Sensorik erfolgen.
| Technische Daten | IPG Faser 20W |
|---|---|
| Laserkopf | diodengepumpter Ytterbium Faserlaser, mit integriertem Pilotlaser (rot) |
| cw-Betrieb | nein |
| Wellenlänge | 1064 nm |
| Leistung | 20W |
| M2-Richtwert | 1,5 |
| Q-switch-Betrieb | |
| Pulsenergie | 1 mJ bei 20 kHz |
| Peak to Peak Stabilität | 5% |
| Pulsdauer | 100 ns |
| max. Pulsfrequenz | 80 kHz |
| Abmessung Lasermodul in mm | 215 x 95 x 286 mm |
| Umgebungstemperatur | 0°...35° |
| Dimensions |
| Technische Daten | IPG Faser 30 W |
|---|---|
| Laserkopf | diodengepumpter Ytterbium Faserlaser, mit integriertem Pilotlaser (rot) |
| cw-Betrieb | nein |
| Wellenlänge | 1064 nm |
| Leistung | 30 W |
| M2-Richtwert | 1,5 |
| Q-switch-Betrieb | |
| Pulsenergie | 1mJ bei 30 kHz |
| Peak to Peak Stabilität | 5% |
| Pulsdauer | 100 ns |
| max. Pulsfrequenz | 80 kHz |
| Abmessung Lasermodul in mm | 201 x 95 x 286 |
| Umgebungstemperatur | 0...35°C |
| Dimensions |
| Technische Daten | IPG Faser 50W |
|---|---|
| Laserkopf | diodengepumpter Ytterbium Faserlaser, mit integriertem Pilotlaser (rot) |
| cw-Betrieb | |
| Wellenlänge | 1064 nm |
| Leistung | 50 W |
| M2-Richtwert | 1,5 |
| Q-switch-Betrieb | |
| Pulsenergie | 1 mJ bei 50 kHz |
| Peak to Peak Stabilität | 5% |
| Pulsdauer | 120 ns |
| max. Pulsfrequenz | 100 kHz |
| Abmessung Lasermodul in mm | 201 x 95 x 286 |
| Umgebungstemperatur | 0...35°C |
| Dimensions |
| Technische Daten | SPI Faser 20 W |
|---|---|
| Laserkopf | diodengepumpter Ytterbium Faserlaser |
| cw-Betrieb | ja |
| Wellenlänge | 1064 nm |
| Leistung | 20 W |
| M2-Richtwert | <1,6 |
| Q-switch-Betrieb | |
| Pulsenergie | 1 mJ |
| Peak to Peak Stabilität | 3% |
| Pulsdauer | 3-500 ns |
| max. Pulsfrequenz | 1000 kHz |
| Abmessung Lasermodul in mm | 347,5 x 201 x 95 |
| Umgebungstemperatur | 0...35°C |
| Dimensions |
| Technische Daten | SPI Faser 50 W |
|---|---|
| Laserkopf | diodengepumpter Ytterbium Faserlaser |
| cw-Betrieb | ja |
| Wellenlänge | 1064 nm |
| Leistung | 50 W |
| M2-Richtwert | <1,6 |
| Q-switch-Betrieb | |
| Pulsenergie | 1 mJ |
| Peak to Peak Stabilität | 3% |
| Pulsdauer | 7-500 ns |
| max. Pulsfrequenz | 1000 kHz |
| Abmessung Lasermodul in mm | 347,5 x 201 x 95 |
| Umgebungstemperatur | 0...35°C |
| Dimensions |
| Technische Daten | SPI Faser 70 W |
|---|---|
| Laserkopf | diodengepumpter Ytterbium Faserlaser |
| cw-Betrieb | ja |
| Wellenlänge | 1064 nm |
| Leistung | 70 W |
| M2-Richtwert | <1,6 |
| Q-switch-Betrieb | |
| Pulsenergie | 1 mJ |
| Peak to Peak Stabilität | 3% |
| Pulsdauer | 10-500 ns |
| max. Pulsfrequenz | 1000 kHz |
| Abmessung Lasermodul in mm | 377,2 x 248 x 95 |
| Umgebungstemperatur | 0...35°C |
| Dimensions |

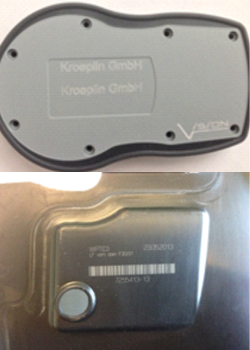

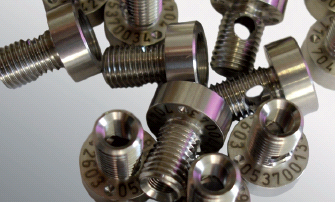

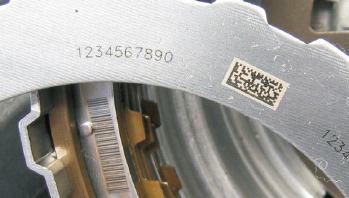

Die Kennzeichnung der Bauteile mit einem Data-Matrix- oder Barcode ist in der Industrie heutzutage kaum noch wegzudenken. Selbstverständlich können aber auch Logos und Klartext gelasert werden. Optional kann die aufgebrachte Beschriftung zur Überprüfung ausgelesen und verifiziert werden.
Durch ein optional integierbares Kamerasystem kann die Lage der Werkstücke erkannt und ausgewählt werden. Auch bei Schüttgütern bieten wir so eine perfekte Ausrichtung und ein fehlerfreies Handling an.
In-Sight@ Vision-Systeme • robuste, industrielle Bildverarbeitungssysteme mit Aufnahme- und Verarbeitungsraten in Hochgeschwindigkeit • geeignet zum Prüfen, Identifizieren und Führen von Teilen: • 1D/2D-Codeerkennung und Verifizierung • OCR-Schrifterkennung • Lage- und Teileerkennung sowie Teileinspektion • einfach zu bedienen und leistungsfähige Software • umfangreiche Bildverarbeitungsbibliotheken

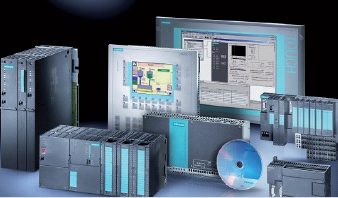

• Anbindung an S7-Automatisierungssysteme in der Fertigungsindustrie über PROFIBUS oder PROFINET IO • frei definierbare Kommunikationsschnittstellen zur flexiblen Anbindung an das Gesamtsystem • zur sicheren und hochperformanten Übertragung von Beschriftungsinhalten und Prozessparametern • zum Teilehandling und zur Ablaufsteuerung sowie Rückmeldung von Statusinformationen, Fehlercodes und Prozessergebnissen • hardwareseitige Anbindung über SIEMENS PC-Schnittstellenkarten CP5611 und CP1616
