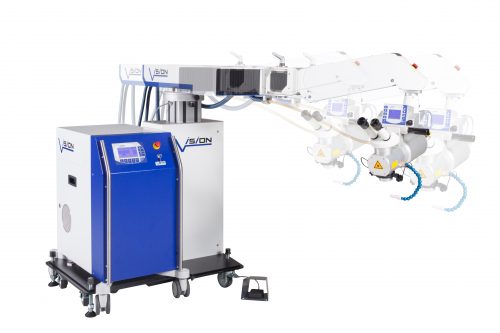

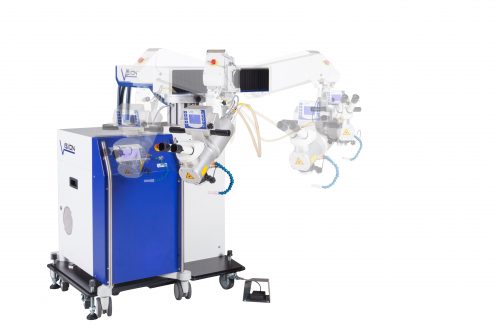

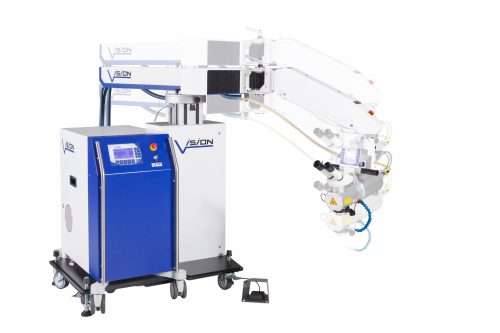

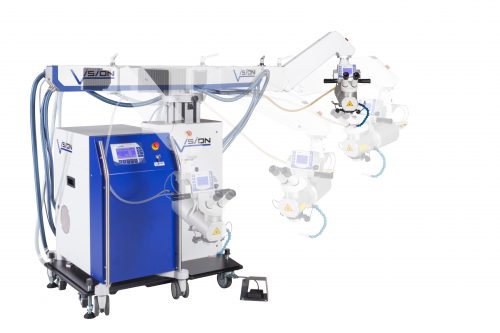

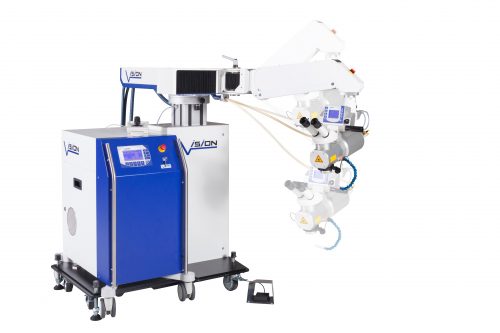

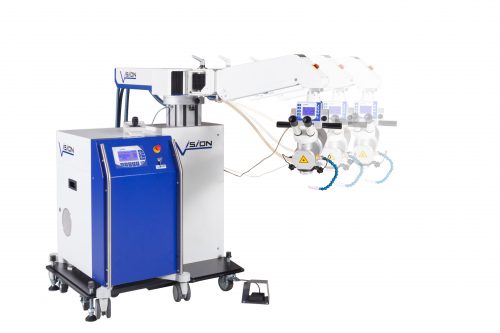

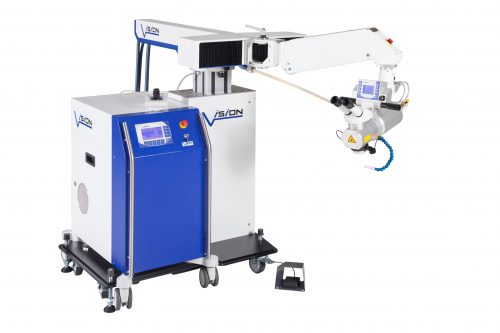

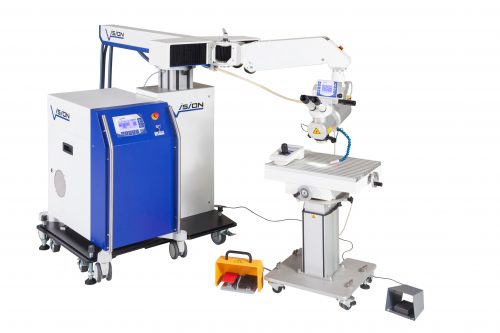

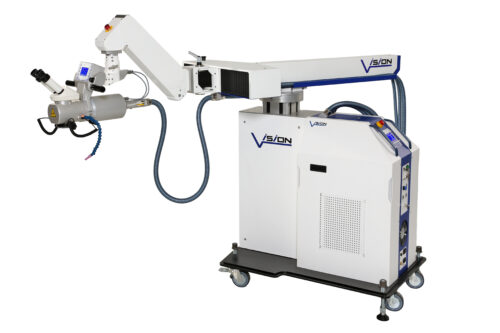

LWI V MobileFlexx II

Wenn es auf die Flexibilität ankommt...

Wenn Sie auf alle Eventualitäten vorbereitet sein möchten:

Der MobileFlexx bietet Ihnen alle Möglichkeiten, die Sie auch mit den Produkten Unixx III und T-BaseV3 hätten.
Alle Bewegungen sind vollständig mikroprozessor-gesteuert und mit dem Laser synchronisiert.

Teach-in, Markierung und 3-PCD sind Teil dieser Einheit.

Zusätzlich steht optional genau wie bei den anderen LWI V Workstations ein Update für eine vierte Achse zur Verfügung: steuern Sie hiermit eine Dreheinheit oder einen automatischen Drahtvorschub.

Die stabile und massive Plattform ermöglicht große Arbeitsreichweiten: arbeiten Sie an großen Formen der Maßen 2000 x 2000 mm.

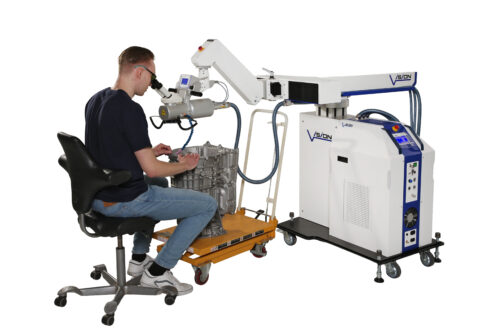

Mit dieser Anlage spielt es keine Rolle, ob Sie stationär in Ihrem JobShop arbeiten oder mobile vor Ort: der MobileFlexx ist die professionelle Lösung allen Anforderungen zu entsprechen.

Teach in

Enables the handling of complicated geometries in four axis without complex programming. A small number of support points are hit once on the contour of the work piece in advance. The user can subsequently move the programmed welding line forward and backwards using the joystick and can also shift its position by offsetting the start point.
Schutzgas

Programmable shielding gas post-flooding

In order to eliminate the oxidation of the welded joint directly after it has been welded, the times during which the shielding gas ist still conducted on the welded joint following the welding can be individually set.
PWM

In the lower power range, which depends upon high stability, traditional lasers are inclinined toward a low „pulse to pulse stability“ and thus to a non-uniform welding result. The Pulse Width Modulation (PWM) gives a vastly more fine and stable coordination, as the internal energy supply here works in the area of the optimal output.
Pulse shaping

Free pulse shaping enables the setting and saving of all possible variations in the pulse process. Materials with different thermal coefficients of expansion thus show a clearly better welding behaviour - your laser´s area of application thus expands.
pulse distance synchronization

Provides a constant pulse overlapping through the dynamic synchronization of the pulse trigger with the axis movement. PDS ensures replicable welding results with different speeds and consistent, homogenous weld joints in all movement situations. Therefore, a higher operating speed can be reached.
on axis light

This allows you to see into deep crevices or holes which would be in darkness if lateral illumination were used. The illumination comes alongside the optical beam and always illuminates accurately from above.
On axis gas

On-axis shielding gas supply

A reliable on-axis shielding gas supply enables perfect welding even with highly-sensitive materials, such as titanium, for example.

The welded joint is always flooded with shielding gas under 90 degrees. This prevents the sort of shadow effects and swirling which occurs when a lateral gas supply is used.
FSS 300
FSS 150
Rotation Axis

Specially developed turning units increase the user value of your workstation. They incorporate all functions of CAN-Step control, available at the touch of a button, including pulse synchronization and „Teach in“ programming.

Additional features: • Swivel-mounted • Free implementation up to Ø40 mm • different chuck types, chucking range up to Ø 160 mm.
Display

Large display with backlighting

The large backlit display provides the user with a direct view of all the important operating parameters. Adjustment limits are visualized.

The adjustment of the parameters themselves takes place via the work chamber´s control elements.

Spezifikationen

Technische Daten	LWI V FSS 150 W
Laserschutzklasse	4
Strahlenquelle	FSS FullSolidState Fibrelaser, Dioden
Wellenlänge	1070 nm
max. Impulsenergie	15 Joule
max. Impulsleistung	1,5 kW
max. mittlere Ausgangsleistung	150 W
Pulsenergieeinstellung	Strom
Spannung	10 - 100 %
Pulsdauer	0,1 - 50 ms /cw
Pulswiederholrate	1-100 hz
Puls Fill	-
PWM mode	1 - 100 %
Brennweite	190 mm
Spotdurchmesser	100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik	Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich	zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher	50 Sätze mit Namen speicherbar
Energiemesssystem	integriert
Steuerung	Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen	RS232, CAN-Bus
Schutzgaszufuhr	zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem	vollständig integriert, geschlossen, temperaturgesteuerter Lüfter
weitere Kühloptionen	nicht erforderlich
elektrischer Anschluss	1-phasig, 90-250V, 50/60 hz
Energieverbrauch	800 W
Anlagengröße

Technische Daten	LWI V FSS 300 W
Laserschutzklasse	4
Strahlenquelle	FSS FullSolidState Fibrelaser, Dioden
Wellenlänge	1070 nm
max. Impulsenergie	30 Joule
max. Impulsleistung	3 kW
max. mittlere Ausgangsleistung	300 W
Pulsenergieeinstellung	Strom
Spannung	10 - 100 %
Pulsdauer	0,1 - 50 ms /cw
Pulswiederholrate	1-100 hz
Puls Fill	-
PWM mode	1 - 100 %
Brennweite	190 mm
Spotdurchmesser	100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik	Leica Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich	zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher	50 Sätze mit Namen speicherbar
Energiemesssystem	integriert
Steuerung	Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen	RS232, CAN-Bus
Schutzgaszufuhr	zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem	vollständig integriert, geschlossen, Lüfter
weitere Kühloptionen	-
elektrischer Anschluss	1-phasig , 90-250V, 50/60 hz
Energieverbrauch	1,2 kW
Anlagengröße

Technische Daten	LWI V FSS 450 W
Laserschutzklasse	4
Strahlenquelle	FSS FullSolidState Fibrelaser, Diodes
Wellenlänge	1070 nm
max. Impulsenergie	45 Joule
max. Impulsleistung	4,5 kW
max. mittlere Ausgangsleistung	450 W
Pulsenergieeinstellung	Strom
Spannung	10 - 100 %
Pulsdauer	0,1 - 50 ms /cw
Pulswiederholrate	1-100 hz
Pulswiederholrate	-
PWM mode	-
Brennweite	190 mm
Spotdurchmesser	100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik	Leica Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich	zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher	50 Sätze mit Namen speicherbar
Energiemesssystem	integriert
Steuerung	Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartext
Schnittstellen	RS232, CAN-Bus
Schutzgaszufuhr	zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem	vollständig integriert, geschlossen, Lüfter
weitere Kühloptionen	-
elektrischer Anschluss	1-phasig , 90-250V, 50/60 hz
Energieverbrauch	2,5 kW
Anlagengröße

Technische Daten	LWI V FSS 600 W
Laserschutzklasse	4
Strahlenquelle	FSS FullSolidState Fibrelaser, Diodes
Wellenlänge	1070 nm
max. Impulsenergie	60 Joule
max. Impulsleistung	6 kW
max. mittlere Ausgangsleistung	600 W
Pulsenergieeinstellung	Strom
Spannung	10 - 100 %
Pulsdauer	0,1 - 50 ms /cw
Pulswiederholrate	1-100 hz
PWM mode
Brennweite	190 mm (120 mm, 300 mm)
Spotdurchmesser	100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik	Leica Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich	zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher	50 Sätze mit Namen speicherbar
Energiemesssystem	integriert
Steuerung	Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartext
Schnittstellen	RS232, CAN-Bus
Schutzgaszufuhr	zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem	vollständig integriert, geschlossen, Lüfter
weitere Kühloptionen
elektrischer Anschluss	1-phasig , 90-250V, 50/60 hz
Energieverbrauch	2,5 kW
Anlagengröße

CAN-Step, die intelligente Achssteuerung

Kontrolliert die Achsbewegungen präzise und dynamisch. Sie ergänzt das manuelle Schweißen durch raffinierte Automatik und Programmierfunktionen. Touch-Screen- und Joystick-Terminal direkt am Arbeitsplatz ermöglichen ein einzigartiges, einfaches Bedienkonzept. Durch die vollständig integrierte Hardware wird ein separater Rechner überflüssig.

PDS - Puls Distance Synchronisation

Sorgt für eine konstante Pulsüberlappung durch dynamische Synchronisation der Pulstriggerung mit der Achsbewegung. PDS sichert reproduzierbare Schweißergebnisse bei unterschiedlichen Geschwindigkeiten und gleichmäßige, homogene Schweißnähte in allen Bewegungssituationen. Zudem werden so höhere Arbeitsgeschwindigkeiten erreicht.

Teach-In-Programmierung

Ermöglicht die Bearbeitung komplizierter Geometrien in 4 Achsen ohne aufwändige Programmierung. Vorab werden einmalig einzelne Stützpunkte auf der Kontur des Werkstücks angefahren. Der Benutzer kann sich anschließend mittels Joysticks dynamisch auf der programmierten Bahn vor- und rückwärts bewegen und ihre Lage durch Versatz des Startpunktes verschieben.

PCD – 3 Point Cycle Definition

Kreisförmige Konturen bearbeiten Sie mittels PCD-Funktion mit der XY-Achse. Durch Teachen von nur drei Stützpunkten wird die Kreisbahn präzise definiert. Mittelpunkt und Durchmesser müssen nicht bekannt sein, die Position auf dem Werkstück ist beliebig. Entlang der programmierten Bahn verfahren Sie mittels Joystick dynamisch vor- und rückwärts.

Kombinierbar mit Dreheinheiten

Speziell entwickelte Dreheinheiten erhöhen den Nutzwert Ihrer Workstation. Sie lassen sich auf Knopfdruck in alle Funktionen der CAN-Step-Steuerung einbeziehen, einschließlich Pulssynchronisation und „Teach-in“- Programmierung. Weitere Merkmale: • schwenkbar • freie Durchführung bis zu Ø 40 mm • versch. Spannfuttertypen, Spannbereich bis zu Ø 160 mm
