Die Serie LWI V FLEXX unserer Laserschweißgeräte und Laserschweißsysteme setzt weltweit Maßstäbe in allen Anwendungsbereichen des manuellen und joystickgeführten Mikro-Laserschweißens.
Mit 120 Watt, 150 Watt, 200 Watt oder 300 Watt mittlerer Ausgangsleistung auf Nd:YAG-Basis oder wahlweise auch als FSS Fibrelaser – der FLEXX bietet für jede Anwendung die passende Laserleistung.
Optimale Leistung für Ihren Erfolg!

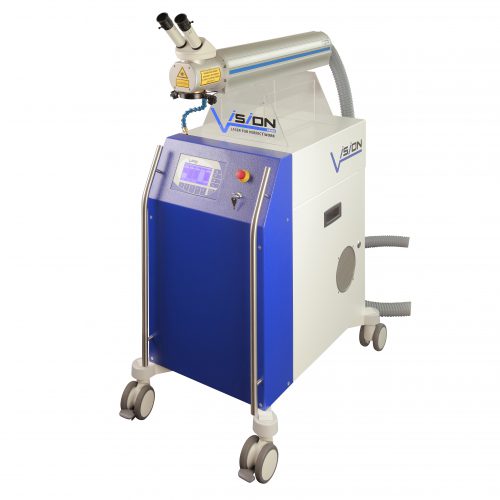

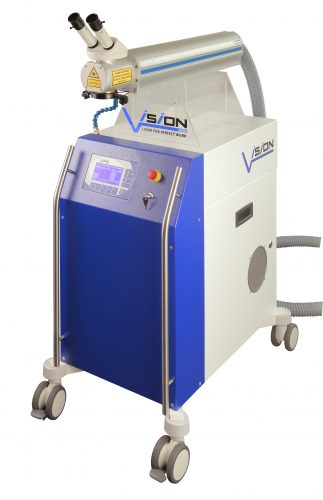

»»» LWI V FLEXX – DAS ALLROUND-LASERSCHWEISSSYSTEM
Dieser Laser weist alle Attribute eines Präzisionsschweißlasers auf und garantiert eine ausgereifte und zukunftsorientierte Feinschweißtechnologie.
»»» LWI V FLEXX – DER INDIVIDUALIST UNTER DEN LASERSCHWEISSGERÄTEN
Nicht nur mit verschiedenen Leistungsstärken kann der LWI IV FLEXX aufwarten. Mit nur wenigen Handgriffen verwandelt sich das offene System in ein geschlossenes. Damit ist höchste Sicherheit bei der Bedienung gewährleistet.
»»» ARBEITSSTATION – PROZESSORGESTEUERT UND MIT MEHREREN ACHSEN
Mikroprozessor gesteuerte Arbeitsstation mit 2-Z-Achsen und XY-Kreuztisch für Gewichte bis 100 kg (optional 400 kg). Über die neuartige PDS-Funktion werden alle Bewegungsabläufe mit dem Laser voll synchronisiert. Über einen bedienerfreundlichen Multifunktions-Joystick wird die genaue Geschwindigkeitskontrolle aller drei Achsen in Echtzeit gesteuert.
»»» EXZELLENTE SCHWEISSERGEBNISSE GARANTIERT
Das neuartige PDS-System (Puls Distance Synchronisation) garantiert in Verbindung mit der hochpräzisen digitalen Bahnsteuerung absolut gleichmäßige Schweißnähte bei minimalem Temperatureintrag.
»»» REPRODUZIERBARE ERGEBNISSE DURCH PDS
Ein weiterer Vorteil des PDS-Systems sind die reproduzierbaren Ergebnisse durch einstellbare Überlappung der einzelnen Laserpulse. Dies sichert gleichmäßige, homogene Schweißnähte auch bei unterschiedlichen Verfahrgeschwindigkeiten.
»»» BEDIENUNGSKOMFORT SOLL KEIN FREMDWORT BLEIBEN
Durch die übersichtliche Gestaltung aller Bedienelemente und Displays ist die permanente Beobachtung und Überwachung aller Prozesse garantiert – und damit ein optimales Ergebnis. Der optionale Positionierlaser ermöglicht das schnelle Einstellen der richtigen Schweißposition.
»»» NEUHEIT PDS-SYSTEM – EXZELLENZ UND SCHNELLIGKEIT
Neben exzellenter und gleichmäßiger Schweißnähte bei minimalem Temperatureintrag, werden reproduzierbare Ergebnisse durch einstellbare Überlappung der einzelnen Laserpulse auch bei
unterschiedlichen Verfahrgeschwindigkeiten sichergestellt.
| Technische Daten | LWI V 120W Nd:YAG |
|---|---|
| Laserschutzklasse | 4 |
| Strahlenquelle | Nd:YAG, blitzlampengepumpt, gepulst |
| Wellenlänge | 1064 nm |
| max. Impulsenergie | 70 Joule |
| max. Impulsleistung | 17 kW |
| max. mittlere Ausgangsleistung | 120 W |
| Pulsenergieeinstellung | Spannung oder PWM Funktion |
| Spannung | 160-500 V |
| Pulsdauer | 1-20 ms |
| Pulswiederholrate | 1 -20 hz |
| Puls Fill | 10 - 100 % |
| PWM mode | 1 - 100 % |
| Brennweite | 190 mm |
| Spotdurchmesser | 200 µm - 2mm, motorisch verstellbar |
| Beobachtungsoptik | Leica Stereomikroskop, 20-fach Okulare |
| Beleuchtung Arbeitsbereich | zweifach LED Kaltlicht, schalt- und dimmbar |
| Parameterspeicher | 50 Sätze mit Namen speicherbar |
| Energiemesssystem | integriert |
| Steuerung | Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts |
| Schnittstellen | RS232, CAN-Bus |
| Schutzgaszufuhr | zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse |
| Kühlsystem | vollständig integriert, geschlossen, Wasser/Luft- Wärmetauscher mit temperaturgesteuertem Lüfter |
| weitere Kühloption | Anschluss für externen Rückkühler mit automatischem Kaltanlaufschutz durch Bypass- Steuerung im Gerät. |
| elektrischer Anschluss | 3-phasig, 400 V / 50 Hz |
| Energieverbrauch | 4 kW |
| Dimensions |
| Technische Daten | LWI V Nd:YAG 150 W |
|---|---|
| Laserschutzklasse | 4 |
| Strahlenquelle | Nd:YAG, flashlamp, pulsed |
| Wellenlänge | 1064 nm |
| max. Impulsenergie | 70 joule |
| max. Impulsleistung | 17 kW |
| max. mittlere Ausgangsleistung | 150 W |
| Pulsenergieeinstellung | Spannung oder PWM Funktion |
| Spannung | 160-500V |
| Pulsdauer | 1-20 ms |
| Pulswiederholrate | 1-20 hz |
| Puls Fill | 10 - 100 % |
| PWM mode | 1 - 100 % |
| Brennweite | 190 mm |
| Spotdurchmesser | 200 µm - 2mm, motorisch verstellbar |
| Beobachtungsoptik | Leica Stereomikroskop, 20-fach Okulare |
| Beleuchtung Arbeitsbereich | zweifach LED Kaltlicht, schalt- und dimmbar |
| Parameterspeicher | 50 Sätze mit Namen speicherbar |
| Energiemesssystem | integriert |
| Steuerung | Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts |
| Schnittstellen | RS232, CAN-Bus |
| Schutzgaszufuhr | zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse |
| Kühlsystem | vollständig integriert, geschlossen, Wasser/Luft- Wärmetauscher mit temperaturgesteuertem Lüfter |
| weitere Kühloptionen | Anschluss für externen Rückkühler mit automatischem Kaltanlaufschutz durch Bypass- Steuerung im Gerät. |
| elektrischer Anschluss | 3-phasig, 400 V / 50 Hz |
| Energieverbrauch | 4 kW |
| Dimensions |
| Technische Daten | LWI V Nd:YAG 200 W |
|---|---|
| Laserschutzklasse | 4 |
| Strahlenquelle | Nd:YAG, blitzlampengepumpt, gepulst |
| Wellenlänge | 1064 nm |
| max. Impulsenergie | 70 joule |
| max. Impulsleistung | 17 kW |
| max. mittlere Ausgangsleistung | 200 W |
| Pulsenergieeinstellung | Spannung oder PWM Funktion |
| Spannung | 200-500V |
| Pulsdauer | 1-30 ms |
| Pulswiederholrate | 1-30 hz |
| Puls Fill | 10 - 100 % |
| PWM mode | 1 - 100 % |
| Brennweite | 190 mm |
| Spotdurchmesser | 200 µm - 2mm, motorisch verstellbar |
| Beobachtungsoptik | Leica Stereomikroskop, 20-fach Okulare |
| Beleuchtung Arbeitsbereich | zweifach LED Kaltlicht, schalt- und dimmbar |
| Parameterspeicher | 50 Sätze mit Namen speicherbar |
| Energiemesssystem | integriert |
| Steuerung | Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts |
| Schnittstellen | RS232, CAN-Bus |
| Schutzgaszufuhr | zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse |
| Kühlsystem | interner Wasser/Wasser-Wärmetauscher, externe Wasserkühlung erforderlich |
| weitere Kühloptionen | externe Wasserkühlung erforderlich |
| elektrischer Anschluss | 3 phases, 400V /50 hz |
| Energieverbrauch | 4 kW |
| Dimensions |
| Technische Daten | LWI V Nd:YAG 300 W |
|---|---|
| Laserschutzklasse | 4 |
| Strahlenquelle | Nd:YAG, blitzlampengepumpt, gepulst |
| Wellenlänge | 1064 nm |
| max. Impulsenergie | 70 joule |
| max. Impulsleistung | 17 kW |
| max. mittlere Ausgangsleistung | 300 W |
| Pulsenergieeinstellung | Spannung oder PWM Funktion |
| Spannung | 200-700V |
| Pulsdauer | 1-30 ms |
| Pulswiederholrate | 1-30 hz |
| Puls Fill | 10 - 100 % |
| PWM mode | 1 - 100 % |
| Brennweite | 190 mm |
| Spotdurchmesser | 200 µm - 2mm, motorisch verstellbar |
| Beobachtungsoptik | Leica Stereomikroskop, 20-fach Okulare |
| Beleuchtung Arbeitsbereich | zweifach LED Kaltlicht, schalt- und dimmbar |
| Parameterspeicher | 50 Sätze mit Namen speicherbar |
| Energiemesssystem | integriert |
| Steuerung | Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts |
| Schnittstellen | RS232, CAN-Bus |
| Schutzgaszufuhr | zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse |
| Kühlsystem | interner Wasser/Wasser-Wärmetauscher, externe Wasserkühlung erforderlich |
| weitere Kühloptionen | externe Wasserkühlung erforderlich |
| elektrischer Anschluss | 3-phasig, 400 V / 50 Hz |
| Energieverbrauch | 9 kW |
| Dimensions |
| Technische Daten | LWI V FSS 150 W |
|---|---|
| Laserschutzklasse | 4 |
| Strahlenquelle | FSS FullSolidState Fibrelaser, Dioden |
| Wellenlänge | 1070 nm |
| max. Impulsenergie | 15 Joule |
| max. Impulsleistung | 1,5 kW |
| max. mittlere Ausgangsleistung | 150 W |
| Pulsenergieeinstellung | Strom |
| Spannung | 10 - 100 % |
| Pulsdauer | 0,1 - 50 ms /cw |
| Pulswiederholrate | 1-100 hz |
| Puls Fill | - |
| PWM mode | 1 - 100 % |
| Brennweite | 190 mm |
| Spotdurchmesser | 100 µm - 2mm, motorisch verstellbar |
| Beobachtungsoptik | Leica Stereomikroskop, 20-fach Okulare |
| Beleuchtung Arbeitsbereich | zweifach LED Kaltlicht, schalt- und dimmbar |
| Parameterspeicher | 50 Sätze mit Namen speicherbar |
| Energiemesssystem | integriert |
| Steuerung | Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts |
| Schnittstellen | RS232, CAN-Bus |
| Schutzgaszufuhr | zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse |
| Kühlsystem | vollständig integriert, geschlossen, temperaturgesteuerter Lüfter |
| weitere Kühloptionen | nicht erforderlich |
| elektrischer Anschluss | 1-phasig, 90-250V, 50/60 hz |
| Energieverbrauch | 800 W |
| Dimensions |
| Technische Daten | LWI V FSS 300 W |
|---|---|
| Laserschutzklasse | 4 |
| Strahlenquelle | FSS FullSolidState Fibrelaser, Dioden |
| Wellenlänge | 1070 nm |
| max. Impulsenergie | 30 Joule |
| max. Impulsleistung | 3 kW |
| max. mittlere Ausgangsleistung | 300 W |
| Pulsenergieeinstellung | Strom |
| Spannung | 10 - 100 % |
| Pulsdauer | 0,1 - 50 ms /cw |
| Pulswiederholrate | 1-100 hz |
| Puls Fill | - |
| PWM mode | 1 - 100 % |
| Brennweite | 190 mm |
| Spotdurchmesser | 100 µm - 2mm, motorisch verstellbar |
| Beobachtungsoptik | Leica Leica Stereomikroskop, 20-fach Okulare |
| Beleuchtung Arbeitsbereich | zweifach LED Kaltlicht, schalt- und dimmbar |
| Parameterspeicher | 50 Sätze mit Namen speicherbar |
| Energiemesssystem | integriert |
| Steuerung | Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts |
| Schnittstellen | RS232, CAN-Bus |
| Schutzgaszufuhr | zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse |
| Kühlsystem | vollständig integriert, geschlossen, Lüfter |
| weitere Kühloptionen | - |
| elektrischer Anschluss | 1-phasig , 90-250V, 50/60 hz |
| Energieverbrauch | 1,2 kW |
| Dimensions |
| Technische Daten | LWI V FSS 450 W |
|---|---|
| Laserschutzklasse | 4 |
| Strahlenquelle | FSS FullSolidState Fibrelaser, Diodes |
| Wellenlänge | 1070 nm |
| max. Impulsenergie | 45 Joule |
| max. Impulsleistung | 4,5 kW |
| max. mittlere Ausgangsleistung | 450 W |
| Pulsenergieeinstellung | Strom |
| Spannung | 10 - 100 % |
| Pulsdauer | 0,1 - 50 ms /cw |
| Pulswiederholrate | 1-100 hz |
| Pulswiederholrate | - |
| PWM mode | - |
| Brennweite | 190 mm |
| Spotdurchmesser | 100 µm - 2mm, motorisch verstellbar |
| Beobachtungsoptik | Leica Leica Stereomikroskop, 20-fach Okulare |
| Beleuchtung Arbeitsbereich | zweifach LED Kaltlicht, schalt- und dimmbar |
| Parameterspeicher | 50 Sätze mit Namen speicherbar |
| Energiemesssystem | integriert |
| Steuerung | Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartext |
| Schnittstellen | RS232, CAN-Bus |
| Schutzgaszufuhr | zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse |
| Kühlsystem | vollständig integriert, geschlossen, Lüfter |
| weitere Kühloptionen | - |
| elektrischer Anschluss | 1-phasig , 90-250V, 50/60 hz |
| Energieverbrauch | 2,5 kW |
| Dimensions |
| Technische Daten | LWI V FSS 600 W |
|---|---|
| Laserschutzklasse | 4 |
| Strahlenquelle | FSS FullSolidState Fibrelaser, Diodes |
| Wellenlänge | 1070 nm |
| max. Impulsenergie | 60 Joule |
| max. Impulsleistung | 6 kW |
| max. mittlere Ausgangsleistung | 600 W |
| Pulsenergieeinstellung | Strom |
| Spannung | 10 - 100 % |
| Pulsdauer | 0,1 - 50 ms /cw |
| Pulswiederholrate | 1-100 hz |
| PWM mode | |
| Brennweite | 190 mm (120 mm, 300 mm) |
| Spotdurchmesser | 100 µm - 2mm, motorisch verstellbar |
| Beobachtungsoptik | Leica Leica Stereomikroskop, 20-fach Okulare |
| Beleuchtung Arbeitsbereich | zweifach LED Kaltlicht, schalt- und dimmbar |
| Parameterspeicher | 50 Sätze mit Namen speicherbar |
| Energiemesssystem | integriert |
| Steuerung | Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartext |
| Schnittstellen | RS232, CAN-Bus |
| Schutzgaszufuhr | zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse |
| Kühlsystem | vollständig integriert, geschlossen, Lüfter |
| weitere Kühloptionen | |
| elektrischer Anschluss | 1-phasig , 90-250V, 50/60 hz |
| Energieverbrauch | 2,5 kW |
| Dimensions |
Die ergonomisch angeordnete Anzeige- und Bedieneinheit direkt hinter dem Mikroskop ermöglicht unmittelbare Sicht auf alle wichtigen Betriebsparameter. Die integrierte Energiemessung zeigt nach jedem Laserpuls die abgegebene energie an und erlaubt so eine Überwachung des Schweißvorgangs sowie eine präzise Anpassung der Pulsenergie.
Um die Oxidation der Schweißstelle direkt nach der Verschweißung auszuschließen, kann die Zeit, in der Schutzgas im Anschluss an das Schweißen noch auf die Schweißstelle geleitet wird, individuell eingestellt werden.
Besonders im unteren Leistungsbereich, in dem es auf hohe Stabilität ankommt, neigen herkömmliche Laser zu einer geringen "Puls-zu-Puls" Stabilität und somit zu einem nicht homogenen Schweißergebnis. Die Pulsweitenmodulation (PWM) ermöglicht eine weitaus feinere und stabilere Abstimmung, da die interne Energieversorgung hier im Bereich der optimalen Leistungsabgabe arbeitet.
Das integrierte Selbstdiagnose- system bietet die Möglichkeit im laufenden Betrieb Fehler zu erkennen und diese als Klartext in der Anzeige auszugeben. Auch die lasereigene Software unterliegt einer ständigen Weiterentwicklung. Über ein Firmware-Upgrade bringen Sie Ihr Gerät immer auf den aktuellsten Stand.
Booster technology for long lamp lifespan and heightened pulse stability The booster enables you to further raise the „pulse to pulse stability“ and to lengthen the lifespan of the flash lamp. Shortly before the shoot, the simmer power is automatically increased, thus stabilizing the plasma in the lamp and increasing the electrode temperature. This leads to a substanitially more stable energy output of the laser, especially with low energy.
